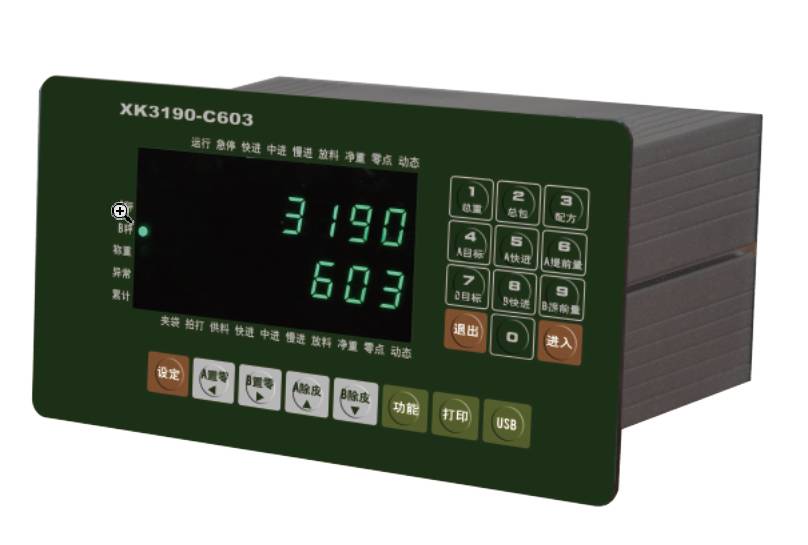

XK3190-C603

产品简介

XK3190-C603是采用高速高性能Cortex-M3内核32位ARM处理器的称重仪表。本仪表可方便地与2路独立应变电阻称重秤台连接组成非连续累计秤、双斗包装秤等，适用于各种高速度与高精度称重要求的控制场合。

产品特点

◆具备高速双斗秤、单双斗组合秤、非连续累计秤等可选的工作程序，可存储4个配方

◆选配工业以太网接口（支持ModbusTCP）或PROFIBUS-DP接口，可与自动化设备组建系统和进行远程控制

产品说明书：未上传

基本功能

基本功◆称量数据记录的贮存、检查、删除处理，具有断电数据保护；带USB主设备接口，可保存称重数据到U盘；换表无需重新标定，称台不使用可调角接线盒时可实现免砝码标定

◆具有精确的时钟、日历、自动闰年、闰月，不受断电影响

◆具有自控功能和多种操作出错信息提示；标配面板16键数字键盘，方便参数输入

◆标准配置具有12个磁隔离开关量输入，12个磁隔离开关量输出（选配外接继电器盒）

◆3个独立的异步串行通讯接口，通讯口1、2为RS232，通讯口3为RS422/RS485/ModbusRTU可选，有连续发送/指令应答两种通讯方式

◆串行打印接口，可与多种打印机配套联接

◆可打印中、英文称重记录、累计量、配方或设置标定参数

技术参数

◆准确度等级： III

◆检定分度数：nind=3000，显示精度1/100000

◆可连接秤台个数：2个

◆每个传感器接口可连接称重传感器数量:350Ω称重传感器8只

◆传感器电源电压: DC 5V

◆传感器连接方式: 采用6线制，长线自动补偿

显示:

◆主显示6位LED数码管,字高0.4英寸,

◆辅助显示7位LED,字高0.4英寸, 24个状态指示灯

◆最大数据存储量:8064个重量数据或4032组时间+重量数据

◆大屏幕显示接口:串行输出方式，20mA电流环信号，可接耀华各种尺寸的大屏幕显示器

◆通讯接口:3个串行RS232C，其中1个为RS422/RS485, 波特率600～57600bps 可选

◆打印接口：串行接口，可配接串行接口打印机

◆开关量输出:12个磁隔离、集电极开路开关量输出，最大控制电压≤30V DC，

电流≤100mA，12路总电流≤200mA

◆继电器数量：（配继电器盒时）12

◆触点容量： 220VAC / 28V DC 0.5A

◆开关量输入:12磁隔离输入，输入信号 +12～+24V DC，脉冲宽度应大于0.2s

模拟量输出

◆1个光电隔离的模拟量输出，可设置为4-20mA / 0-5V / 0-10V 三种模式之一

准确度≤0.2%FS。负载能力：4-20mA 最大负载电阻 250Ω;0-5V / 0-10V 输出阻抗 ≤ 1Ω

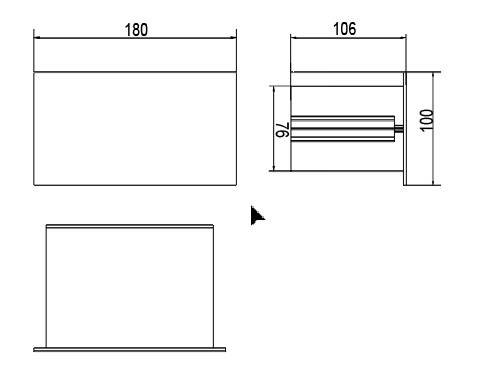

◆面板：180×100×3 (mm) （宽×高×深）

◆安装开孔尺寸：152×77 (mm)

◆重量:约0.9kg

◆工作环境温度、湿度:0℃～40℃；≤90％RH

◆储运温度、湿度:-20～50℃；≤90％RH

◆交流电源：AC 220V
